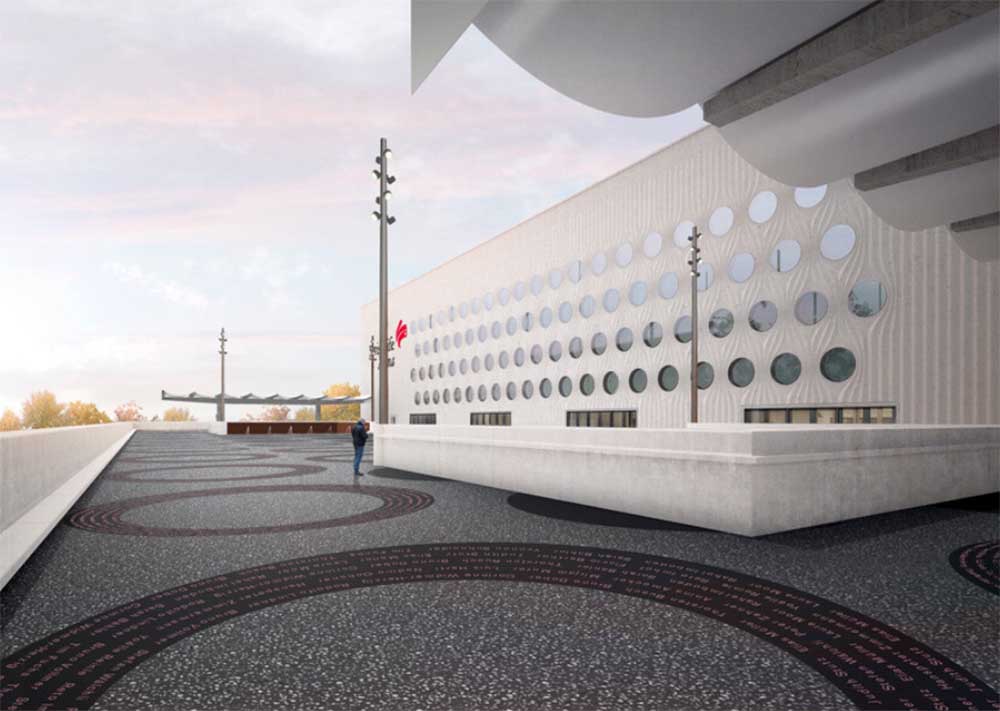

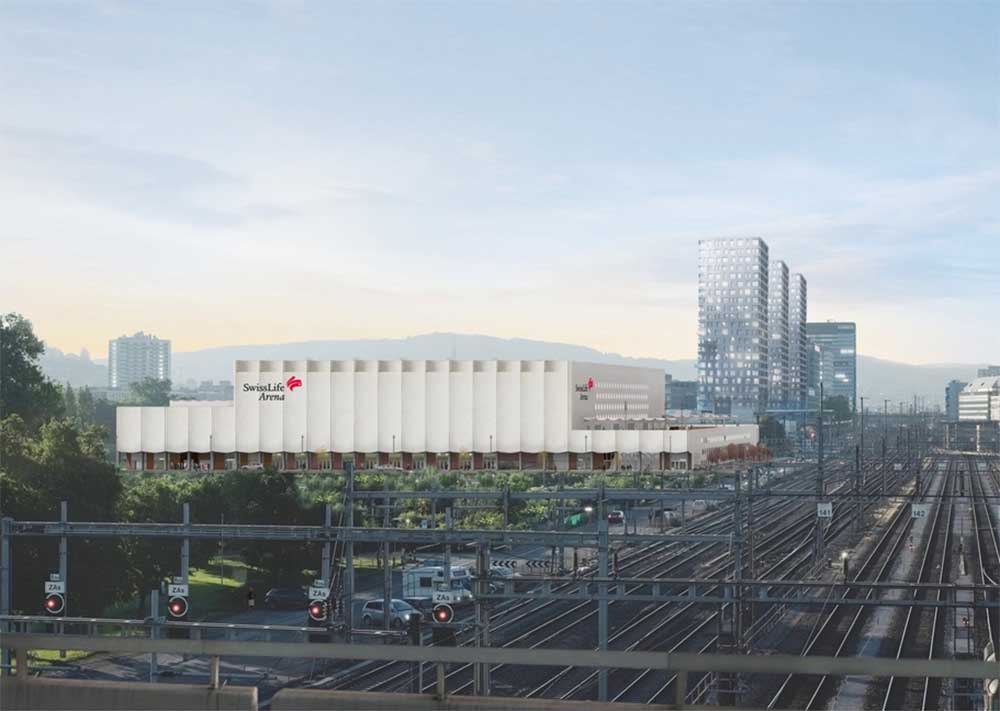

В момента в Цюрих-Алтщетен се строи нова арена за хокей на лед за местния отбор по хокей на лед, ZSC Lions. Архитектурното бюро Caruso St John Architects е проектирало многофункционалната арена за спорт и събития, планирана за до 12 000 зрители. Масивността на откритата бетонна фасада е игриво разчупена от релефи във формата на вълни и гънки. Докато структурата по източната и западната фасада е оформена като правилни вдлъбнати вълни, релефът по останалите фасадни издатини създава впечатление за текстилни гънки.

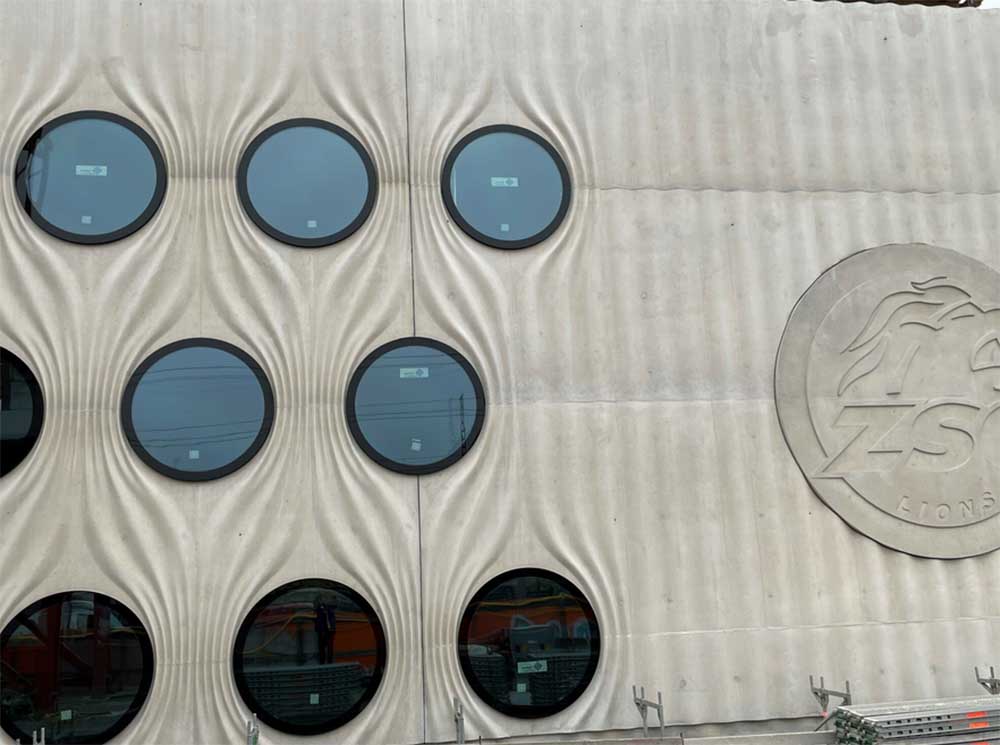

Планирани са общо 315 такива кръгли, предпазващи от падане отвори за дневна светлина, всеки с диаметър два метра. Структурата на остъкляването е по същество една и съща: използват се тройни стъклопакети с външно ламинирано безопасно стъкло, изработено от два слоя термозакалено стъкло. Вътрешните стъкла на тройните стъклопакети са монолитно еднослойно безопасно стъкло.
Физическите свойства на остъкляването обаче варират в зависимост от ориентацията и изискванията. Например, по протежение на северната фасада са използвани две топлоизолационни покрития върху средните и вътрешните стъкла. Благодарение на използването на Planiclear, особено полупрозрачно и цветно неутрално флоатно стъкло от Saint-Gobain Glass, тези покрития позволяват Ug стойност (коефициент на топлопреминаване) от 0,63 W/m²K, като същевременно се постига висока светлопропускливост от 70,2%.
Поради очакваното слънчево топлоотдаване се наложи полагането на високоселективното слънцезащитно покритие Cool-Lite Xtreme 60/28 на южната фасада. Прозорците с южно изложение също постигат много добра термична защита, но се характеризират особено с нисък общ коефициент на слънчева пропускливост от g = 0,24, което предотвратява прегряването на вътрешните пространства дори при силно слънчево лъчение.
Лесен монтаж благодарение на алуминиев адаптерен профил

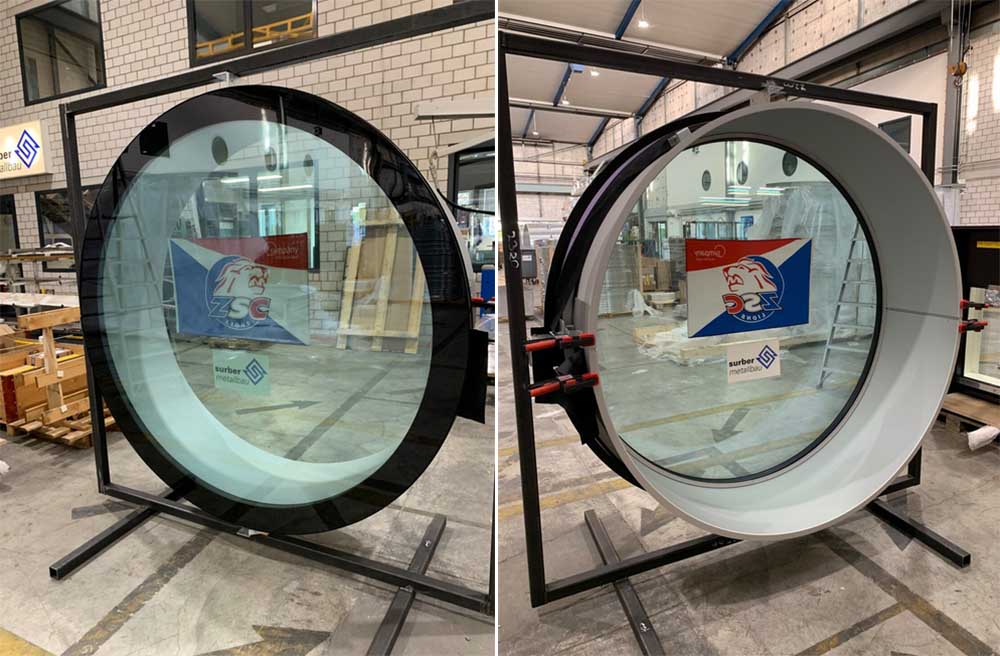

Външният диаметър на кръглите прозорци е 2025 мм, като изолационното стъкло е проектирано като стъпаловидно стъкло; вътрешният диаметър е само 1817 мм. Това позволява прозорците да се монтират така, че да са наравно с бетонните вълни от външната страна. Черен ситопечатен кант върху надвеса на външния стъклопакет визуално скрива уплътнението на ръба. Монтажът се извършва с помощта на алуминиев адаптерен профил, в който остъкляването се залепва чрез структурно остъкляване. На място подготвените кръгли прозорци се вкарват в бетонната фасада отвън и се завинтват към нея с помощта на допълнителен адаптер.
Компанията е представена на българския пазар от Saint-Gobain България.
Снимки: Caruso St John Architects
