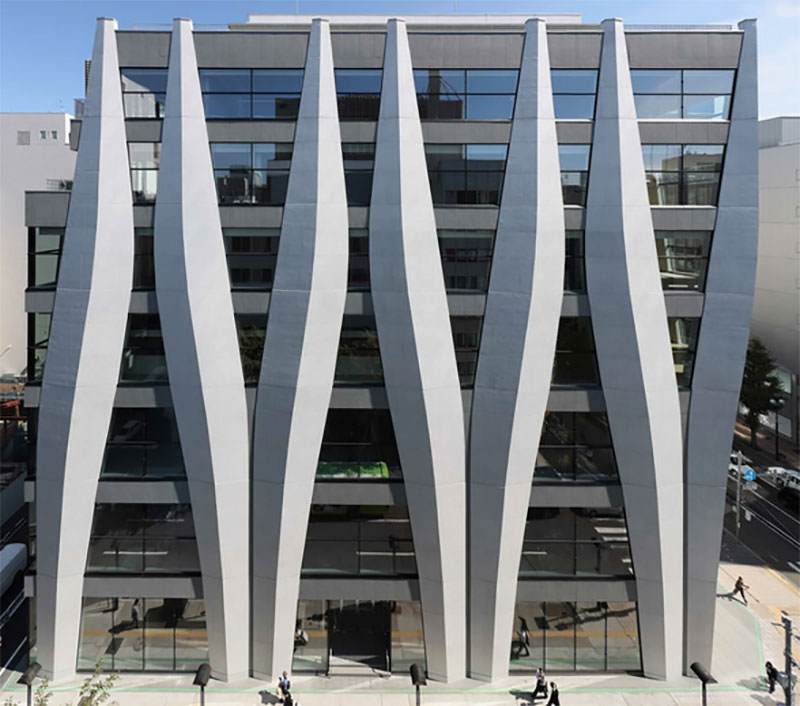

Тойо Ито вероятно е един от най-известните японски архитекти. Той е проектирал сградата Ikeuchi Gate в Сапоро, най-големия град на японския остров Хокайдо с двумилионно население. Новата сграда принадлежи на Ikeuchi Group, която разработва и продава технологии и продукти в областта на сградното оборудване и комуникациите. Търговската сграда е със стъклена фасада, пред която по цялата височина се простират колони, наподобяващи лалета.

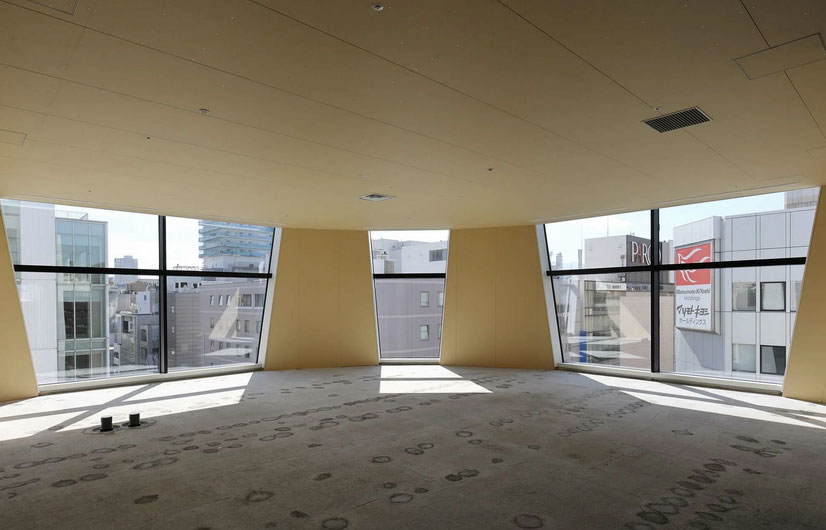

Необичайните стоманобетонни елементи, които са по-широки в центъра и се стесняват към основата и върха, са част от устойчивите на земетресения елементи на основната носеща конструкция. Изместени навън по този начин, те позволяват свободни от колони и гъвкави пространства, така че да са възможни различни приложения на всеки етаж. На по-ниските нива има магазини, кафенета и ресторанти, а на третия етаж има Ikeuchi Lab, зона за съвместна работа за стартиращи фирми от Хокайдо. Ikeuchi Group е установила централата си в горната част на сградата.
Изолиращо стъкло с топлоизолационно покритие
Поради формата на стоманобетонните колони, за разположените между тях алуминиеви прозоречни елементи са били необходими голям брой различни размери и специални форми. 370-те прозоречни елемента заемат обща площ от 1280 кв. м. Остъкляването е доставено от Австрия и е пристигнало в Япония с кораб. В съответствие с техническите изисквания на сградата и естетическите идеи на архитектите е избран троен изолационен стъклопакет на производителя Saint-Gobain. Eclaz One II има добри топлоизолационни свойства, като същевременно пропуска много дневна светлина.
Топлоизолационното стъкло, изработено от закалено безопасно стъкло (ESG), също има нискоемисионно покритие, сертифицирано за пасивна къща. При троен изолационен стъклопакет се постига общ коефициент на пропускливост на енергия g = 0,44 и коефициент на топлопреминаване Ug = 0,7 W/m²K. Светлинната пропускливост е TL = 0,68. По този начин може да се постигне висока осветеност (висока стойност на TL), без помещенията да прегряват поради прекомерно топлинно излъчване (ниска стойност на g). Специалното покритие също така означава, че сините компоненти на светлинния спектър преминават в по-голяма степен през стъклото, като по този начин имат активиращ и подобряващ концентрацията ефект върху служителите.
Топъл ръб вместо топлинен мост
Уплътнението на ръба може да се използва и за подобряване на енергийните стойности на изолационните стъкла. Конвенционалните метални дистанционери създават линеен топлинен мост на прозореца, през който топлината се отвежда навън. В сградата Ikeuchi Gate пък са използвани дистанционери Swisspacer Ultimate, за да се създаде т.нар. топъл ръб. Кухите профили, изработени от полимерна смола и стъклени влакна, осигуряват особено ниска топлопроводимост на ръба на топлоизолационното стъкло и по този начин спомагат за свеждане на топлинните загуби до минимум. Освен това топлият ръб свежда до минимум риска от образуване на конденз и мухъл по ръба на стъклото. Матовата, черна повърхност предотвратява отраженията върху профилите. Поради високите силови въздействия е необходимо статично ефективно уплътнение на ръба. Затова дистанционните елементи и стъклото са съединени със силикон.
